SesViewer предоставляет графический редактор, позволяющий начертить размерные линии на фотографиях оголовков водопропускных труб. Этот чертёж будет накладываться на фотографию в процессе формирования отчётов в LineChart (ведомость труб с фотографиями, карточка трубы).

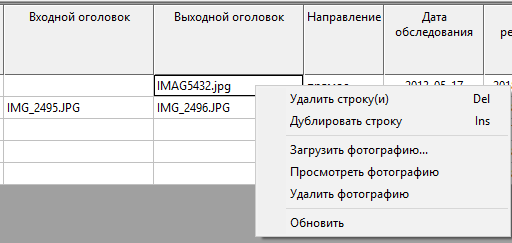

Добавить чертёж к фотографии можно как в процессе ввода новой трубы в форме ввода, так и для ранее введённой трубы. В последнем случае редактор вызывается двойным щелчком мыши по ячейке с фотографией в ведомости труб или выбором пункта Просмотреть фотографию в контекстном меню выбранной ячейки.

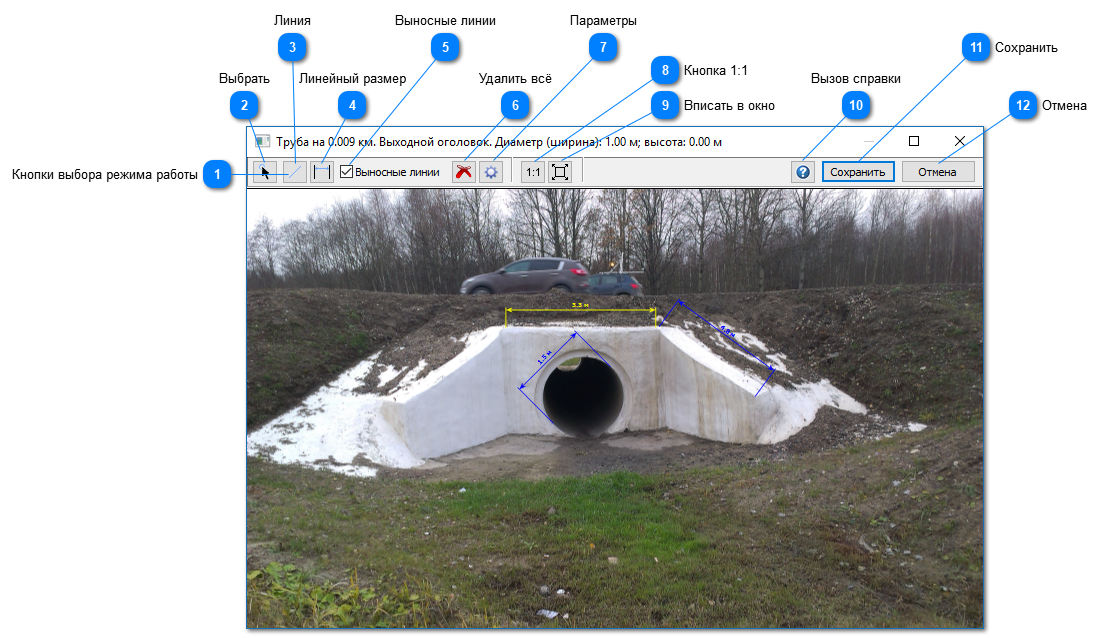

Интерфейс редактора
Кнопки выбора режима работы
Группа кнопок для выбора текущего режима работы. Группа работает как переключатель. Включение одного из режимов отключает остальные. Во включённом состоянии кнопка отличается по цвету от остальных кнопок.
Включает режим выбора элемента для редактирования его параметров. Что бы изменить параметры элемента, кликните по любой его части (линии, тексту) левой кнопкой мыши.

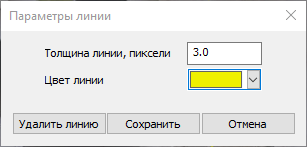

Для элемента "Линия" появится диалоговое окно выбора толщины и цвета линии.

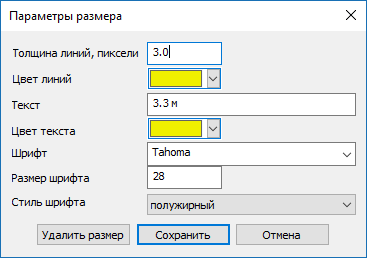

Для элемента "Размер" появится диалоговое окно выбора толщины и цвета линий, редактирования текстовой подписи и параметров шрифта.
Для того что бы нарисовать линию, кликните левой кнопкой мыши в начальной точке. Затем переместите мышь к конечной точке размера. Для того что бы линия была строго вертикальна или горизонтально, удерживайте клавишу Shift. Кликните левую кнопку мыши второй раз для того, что бы зафиксировать положение линии.
Для того что бы нарисовать размер, кликните левой кнопкой мыши в точке начала размера. Затем переместите мышь к конечной точке размера. Для того что бы размерная стрелка была строго вертикальна или горизонтально, удерживайте клавишу Shift. Кликните левую кнопку мыши второй раз для того, что бы зафиксировать размер. Если включены выносные линии, то, перемещая мышь, выберете расстояние и направление выноса и кликните левую кнопку мыши для окончательной фиксации размера. После фиксации размера появится диалоговое окно для ввода текстовой подписи к размеру.

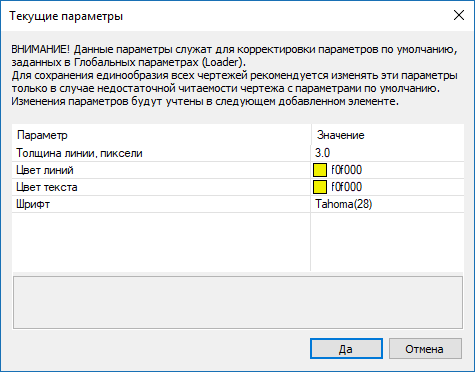

Толщина линии - Толщина линии. Используется для всех линий и стрелок. Толщина линии масштабируется вместе с изображением.
Цвет линий - Цвет линий, стрелок, выносных линий.
Цвет текста - Цвет для надписей размеров.
Шрифт - Шрифт для надписей. Рекомендуется выбирать стандартные шрифты Windows для одинакового отображения на разных компьютерах. Размер шрифта масштабируется вместе с изображением.
ВНИМАНИЕ! В связи с тем, что при создании отчётов в LineChart, если какая-либо сторона фотографии превышает 1280 пикселей, то фотография масштабируется с сохранением пропорций до 1280 пикселей по длинной стороне. Поэтому, при загрузке фотографии в редактор размеров, она масштабируется по тем же принципам. Таким образом, в редакторе, в масштабе 1:1, фотография имеет размер максимум 1280 пикселей вне зависимости от того, какой размер имеет оригинальная фотография. Это сделано для того, что бы можно было визуально оценить толщины линий и размеры шрифтов на том размере фотографии, который будет экспортирован.
